Miernik cyfrowy (multimetr) z wyświetlaczem LCD Yato YT-730944

YT-730944 Yato – miernik cyfrowy, oscyloskop i generator przebiegów w jednym

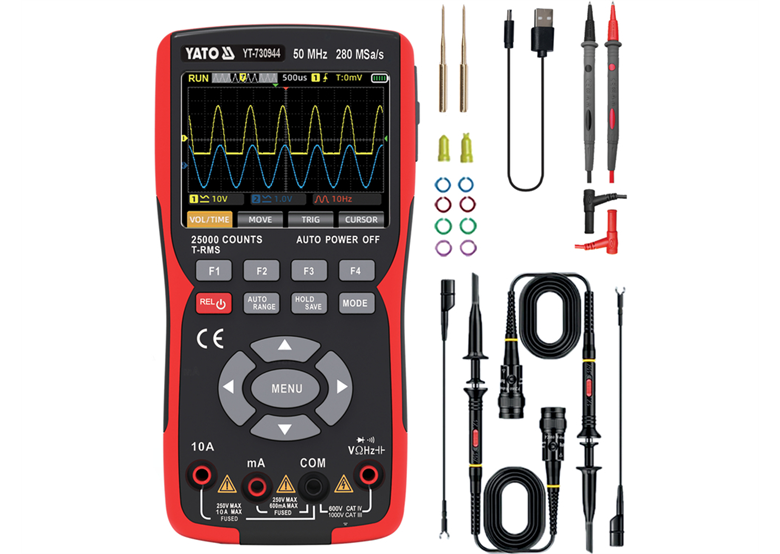

Miernik cyfrowy z dwukanałowym oscyloskopem i podstawowym generatorem przebiegów Yato YT-730944 to przyrząd rekomendowany elektrykom, elektronikom, a także hobbystom. Pozwala na wykonywanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych oraz wizualizowanie badanego sygnału w czasie rzeczywistym.

Urządzenie jest wyposażone w kolorowy wyświetlacz z matrycą IPS o przekątnej 3,5”, który umożliwia wygodny odczyt pomiarów pod każdym kątem. Dzięki zasilaniu akumulatorem litowo-jonowym o pojemności 3400 mAh miernik cechuje się też długim czasem pracy – do 6 godzin. Akumulator jest wymienny i ładuje się go za pomocą portu USB-C.

Najważniejsze tryby pracy oscyloskopu:

• AUTO – automatyczne i szybkie uzyskanie stabilnego przebiegu na wyświetlaczu oscyloskopu, automatyczne wykrywanie podstawy czasu i napięcia badanego sygnału;
• SAVE – zapisywanie zrzutu ekranu do formatu pliku graficznego .bmp;
• TRIG – tryby wyzwalania sygnału;
• CURSOR – linie pomiarowe pozwalająca na precyzyjny pomiar wartości zwizualizowanego przebiegu;
• PROBE – ustawienie tłumienia sondy pomiarowej x1 lub x10;
• MEASURE – wyświetlenie pomiarów: częstotliwość, okres, napięcia: RMS (skuteczne), minimalne, maksymalne, międzyszczytowe;
• XY MODE – porównanie sygnałów z dwóch kanałów pod kątem częstotliwości i przesunięć fazowych oraz przedstawianie ich w formie wizualnej (wzory Lissajous);
• CALIBRATE – funkcja autokalibracji;
• STORAGE – przesyłanie danych, np. zapisanych zrzutów ekranu na komputer.

Najważniejsze tryby pracy miernika:

• TRUE RMS – wyświetlanie prawdziwej wartości skutecznej napięcia/natężenia prądu przemiennego., zarówno dla przebiegu sinusoidalnego, jak i przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
• AUTO – automatyczne dopasowanie zakresu pomiaru – wystarczy wykonać jeden pomiar, a miernik automatycznie odnajdzie zakres optymalny. Urządzenie domyślnie uruchamia się w trybie AUTO.
• RANGE – ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. serii rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu.
• REL – użycie tej funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia. Kolejny pomiar pokaże różnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia.
• MAX/MIN/AVG – zachowanie na wyświetlaczu maksymalnej, minimalnej i średniej wartości z aktualnego pomiaru.
• HOLD/SAVE – zachowanie na wyświetlaczu aktualnie mierzonej wartości, zapisanie jej do pamięci.

Dodatkowe informacje techniczne

Specyfikacja oscyloskopu:

• Szerokość pasma: 50MHz
• Częstotliwość próbkowania: 280 MSa/s
• Pamięć akwizycji: 128 kpts
• Liczba kanałów: 2
• Obsługa sondy pomiarowej: x1 oraz x10

Specyfikacja miernika:

• Pomiary napięcia przemiennego: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
• Pomiary napięcia stałego: D.C. 0-1000 V
• Pomiary natężenia prądu przemiennego: A.C. 0-10 A, TRUE RMS (40-1000 Hz)
• Pomiary natężenia prądu stałego: D.C. 0-10 A
• Pomiary rezystancji: 0-250 MΩ
• Pomiary test diody: IF 1,8 mA, UR 3,2 V
• Pomiary test ciągłości obwodu: 0-50Ω
• Pomiary kondensatora: 0-99,99 mF
• Pomiary częstotliwości: 0-999,9 Khz

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru 235 V:

• dokładność pomiaru miernika YT-730944 dla tego zakresu wynosi: ±(0,5% + 3), rozdzielczość 0,01 V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 0,5%) + 3 x rozdzielczość
• obliczenia: (235 x 0,5%) + 3 x 0,01 = 1,175 + 0,03 = 1,205 V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 1,205 V:

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,009 V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,067 A

Inne parametry urządzenia:

• Maksymalny wyświetlany wynik: 25000
• Regulowane podświetlenie ekranu
• Sygnał dźwiękowy i świetlny w teście ciągłości obwodu dla rezystancji poniżej 50Ω
• Możliwość włączenia testów diody i ciągłości obwodu osobno
• Długość sond pomiarowych: 14,5 cm
• Długość przewodu wraz z sondami: 97 cm
• Średnica przewodu wraz z izolacją: 3,5 mm
• Konstrukcja z zabezpieczeniami przeciążeniowymi
• Obudowa: z tworzywa ABS
• Automatyczne wyłączenie: co 15, 30, 60 lub 120 min
• Możliwość wyłączenia trybu automatycznego wyłączenia urządzenia
• Wskaźnik niskiego poziomu baterii
• Wyświetlacz: LCD IPS 3,5”
• Napięcie znamionowe wejściowe: 5 V d.c.
• Akumulator zasilający: (typ ogniw 18650) Li-Ion 3,7 V; 3400 mAh; 12,58 Wh
• Temperatura pracy: 0 ÷ 40 st. C; przy względnej wilgotności <75%
• Temperatura przechowywania: -10 st. C ÷ +50 st. C; przy względnej wilgotności <80%
• Wymiary zewnętrzne: 177 x 89 x 40 mm
• Masa (bez baterii): 380 g

Wyposażenie podstawowe

W zestawie z miernikiem YT-730944 znajdują się:

• Akumulator Li-Ion 3,7 V/3400 mAh
• Kabel do ładowania USB-C
• Nakładki igłowe do pomiarów drobnych elementów SMD
• Dwie sondy oscyloskopowe P2060 z akcesoriami
• Miękkie etui zamykane na zamek
