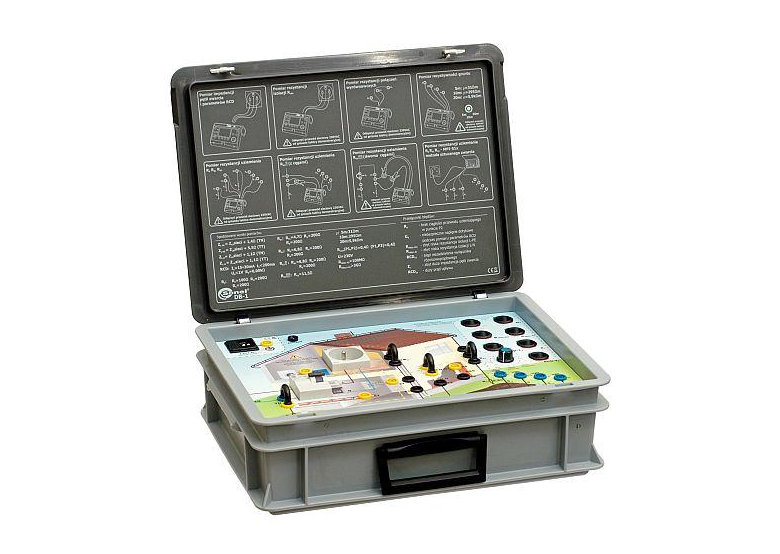

Tablica demonstracyjna Sonel DB-1

Tablica demonstracyjna DB-1

Charakterystyka:

Wszędzie gdzie zachodzi potrzeba zaprezentowania w celach szkoleniowych pomiaru związanego z ochroną przeciwporażeniową lub zweryfikowania możliwości przyrządu pomiarowego, można wykorzystać tablicę demonstracyjną DB-1.

Opracowana w SONEL S.A. tablica demonstracyjna jest wyjątkowa pod względem posiadanych możliwości i uniwersalności zastosowania, pozwala bowiem nie tylko na wykonanie wszystkich pomiarów ochronnych przeciwporażeniowych, ale także dokonanie tego różnymi metodami.

Możliwe jest m. in. pokazanie pomiaru rezystancji uziemień metodą techniczną, ale również metodami wykorzystującymi zewnętrzne zasilanie (np. dwucęgową).

Dla każdego pomiaru można zasymulować różne warunki pracy pokazać typowe błędy i nieprawidłowości występujące w rzeczywistych instalacjach odbiorczych.

Konstrukcja DB-1 umożliwia jej wykorzystanie w dowolnym miejscu pod warunkiem zasilenia napięciem 230V.

Wszystkie wykonywane pomiary z użyciem DB-1 nie ingerują w żaden sposób na instalację, do której zostanie podłączona tablica demonstracyjna.

Dane techniczne:

zasilanie z sieci: 230V

wymiary: 405 x 300 x 140 mm

masa urządzenia: ok. 3,6 kg

standard jakości: opracowanie, projekt i produkcja zgodnie z ISO 9001

zabezpieczenie: 2 x T3,14A 250V, lub 2xF4A 250 V

pobór mocy: ok. 15mW

rodzaj wyłącznika RCD 30mA typ AC

standard jakości: opracowanie, projekt i produkcja zgodnie z ISO 9001

rodzaj izolacji:pojedyncza, zgodnie z PN-EN 61010-1

kategoria pomiarowa: II 300V wg PN-EN 61010-1

stopień ochrony obudowy wg PN-EN 60529: IP40
